Meggabite
Der vielseitigste produktive Ballenpresse auf dem Markt
Das Design- und Entwicklungsteam der Lyndex Recycling Systems Limited wollte eine Mehrzweckballenpresse entwickeln, die alle Arten von Material problemlos verarbeiten könnte. Das Ergebnis war die Entwicklung der Meggabite. Die Meggabite vereint alle Entwicklungen von der Bimax Scherballenpresse mit dem Zusatz zweier Vorpressklappen.
Vorpressklappen
Die Vorpressklappen werden verwendet, um die Einfülldichte bei der Verarbeitung von Materialien mit geringer Dichte wie Kunststoff zu erhöhen, mit dem Ergebnis einer höheren Durchsatzleistung.
Auch bei der Verarbeitung von sperrigem Material mit hoher Dichte werden die Vorpressklappen verwendet, um das Material unter die Klinge zu drücken und so die Verarbeitung zu vereinfachen.
Mit dem neuen verbesserten Steuerungssystem muss der Bediener nur die Art des zu verarbeitenden Werkstoffes auswählen. Sobald die Wahl getroffen ist, entscheidet das System, ob die Vorpressklappen erforderlich sind, was dazu führt, dass das Material so effizient und praktisch wie möglich verarbeitet wird.
- Hauptzylindergrößen: 125 - 160 Tonnen
- Aggregate: 2x 37 - 3x 55 kW
- Trichtergröße: 2000x1600mm
- Ballengröße: 1100x1100mm
Konstruktion
Vorpressklappen
Pressplatte
Bedieneroberfläche
Abbindesystem
Drahtverbrauch
Hydrauliksystem
Kanalsteuerung
Die vollständig geschweißte Konstruktion aus sandgestrahltem Grobblech garantiert eine lange Lebensdauer, zusätzliche vertikale Lamellen im Pressbereich, um alle Presskräfte aufzunehmen. Dank des kompakten Designs mit vertikalem Abbindesystem wird nur wenig Platz benötigt.
Alle Bereiche, die hohem Verschleiß ausgesetzt sind, werden durch leicht austauschbare Verschleißteile geschützt, wodurch die Lebensdauer der Verschleißteile verlängert wird und die Betriebskosten reduziert werden.
Wichtige Baugruppen, bei denen Präzision erforderlich ist, werden sonderangefertigt und die Konstruktion wird in Haltevorrichtungen zusammengebaut, damit Toleranzen eingehalten werden.
Die Vorpressklappen werden verwendet, um die Einfülldichte bei der Verarbeitung von Materialien mit geringer Dichte wie Kunststoff zu erhöhen, mit dem Ergebnis einer höheren Durchsatzleistung.
Auch bei der Verarbeitung von sperrigem Material mit hoher Dichte werden die Vorpressklappen verwendet, um das Material unter die Klinge zu drücken und so die Verarbeitung zu vereinfachen.
Mit dem neuen verbesserten Steuerungssystem muss der Bediener nur die Art des zu verarbeitenden Werkstoffes auswählen. Sobald die Wahl getroffen ist, entscheidet das System, ob die Vorpressklappen erforderlich sind, was dazu führt, dass das Material so effizient und praktisch wie möglich verarbeitet wird.
Eine Hochleistungs-Pressplattenkonfiguration mit mehreren Platten und vollständig unterstützten dreieckigen Klingen, die die ganze Länge einschließen, die die Leisten gedrückt halten, und die Scherkraft bündeln und so die Fähigkeit der Maschine verbessern, sogar die schwierigsten Materialien zu schneiden. Die maximale Kraft wird für eine bessere Durchdringung und ein glattes Schneiden auf der Vorderkante der Klingen gebündelt. Dies ermöglicht auch eine energiesparende Anwendung der Hydraulikkraft.
Der Hauptbildschirm der Bedieneroberfläche verfügt über eine grafische Darstellung der Maschine, die alle wichtigen Maschinenparameter wie Druck, Ballenlänge, Temperatur und Materialauswahl anzeigt. Die Oberfläche wurde speziell entwickelt, um bedienerfreundlich zu sein, sodass die Bediener innerhalb von Minuten mit den Bildschirmen vertraut werden. Die Bediener müssen nur den zu verarbeitenden Werkstoff auswählen. Die richtigen Maschinenparameter werden vom eingebetteten Rezeptursystem ausgewählt, um den bestmöglichen Ballen zu produzieren.
Alle Alarmfunktionen sind mit einem Datums- und Zeitstempel versehen und werden protokolliert.
Ein Datenaufzeichnungssystem kann ebenfalls als Option integriert werden.
Das zuverlässigste und schnellste Abbindesystem ist an Kanalballenpressen angepasst.
Die Bigromat-Drehmaschine ist mit einem Hydraulikmotor ausgestattet, der nur ein Getriebe antreibt, das wiederum das Getriebe der Drehmaschine antreibt. Die Drehscheiben können einfach durch Anheben entfernt werden. Die Zahl der Drehungen kann über die Bedieneroberfläche leicht erhöht oder verringert werden.
Bigromat bindet den Draht ab, ohne Anschlussdrähte zu hinterlassen, die bei Fingerabbindesystemen vorkommen.
Der Draht, der bei einem typischen 1100 x 1100 mm großen Ballen gespart wird, kann 2,5 bis 3 Meter (10 %) betragen, was bei einem Zeitraum von 12 Monaten zu erheblichen Kosteneinsparungen führt.
Das Hydrauliksystem vereint modernste Technologie und Zuverlässigkeit. Im Zentrum des Systems verwendet Lyndex eine zwei- oder dreistufige Pumpenanordnung, eine oder zwei Großserien-Flügelzellenpumpe(n) und eine Hochdruck-Verstellpumpe
Die Filtration erfolgt über einen Druckfilter in Übereinstimmung mit der Großserienpumpe. Öl wird auf 25 Mikron gefiltert und die gesamte Ölmenge wird in der Stunde 20 Mal gefiltert. Die Ölkühlung wird automatisch gesteuert. Die hydraulischen Parameter werden von den Druck- und Temperaturaufnehmern kontrolliert.

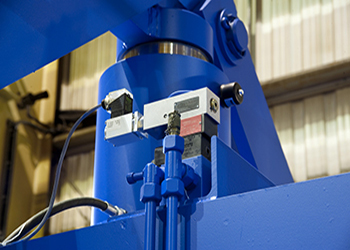

Um die Ballendichte bei allen Materialien zu optimieren, ist ein proportionales Kanalsteuerungssystem integriert. Die Bediener müssen nur das zu verarbeitende Material auswählen. Durch die intelligente Software im Steuerungssystem wird festgelegt, wie viel Druck im Kanalventil erforderlich ist, damit das Material bei jedem Hub maximal verdichtet wird.
Horizontale Abbindung
Verteiler
Kunststoffabbindung
Abfallpressplatten
Ausgekleideter Presskasten
Datenaufzeichnung
Arbeitsbühnen
Maschinenträger
Wenn Kunststoff oder sperriges Material in Ballen gepresst wird, können 2 oder 3 horizontale Drahtabbindesysteme hinzugefügt werden, um das gebündelte Material in einheitlichen Ballen zusammenzuhalten, wodurch eine Ausdehnung reduziert wird.
Der Verteiler wird verwendet, um gebündelte Materialien und Zeitschriften im Trichter zu verteilen, um einen einheitlicheren Ballen zu produzieren. Der Verteiler wird je nach Maschinengröße manuell oder hydraulisch eingesetzt.
Wenn Ersatzbrennstoffe (EBS) verarbeitet werden, kann Bigro mit dem Hookmat Kunststoffabbindesystem von Lyndex ausgestattet werden, der einen Monofil-Bindedraht aus Kunststoff verwendet. Das System kann so konzipiert werden, dass es entweder einen Kunststoff- oder Stahldraht verwendet, wodurch die Maschine anpassungsfähiger wird.
When processing MSW (Mixed Solid Waste), the Meggabite can be equipped with a refuse platen which consists of a retractable tying comb and locking bolts which reduces material blockages in the platen slots.
Wenn sehr abrasives Material verarbeitet wird, können die Seitenwände der Presse und der Pressenkanalboden, die -deckel und -seiten mit austauschbaren Hardox-Verschleißplatten ausgestattet werden.
Mit dem Datenaufzeichnungssystem von Lyndex ist eine Remote-Aufzeichnung aller produzierten Ballen möglich, aufgegliedert nach Materialarten. Alle Materialalarme sind mit einem Datums- und Zeitstempel versehen und werden protokolliert.
In Zusammenarbeit mit der Lyndex-Design-Abteilung können zusätzliche Wartungsarbeitsbühnen als Teil der Maschinenbereitstellung integriert werden.
Die Maschine kann mit Maschinenträgern ausgestattet werden, um die Maschine höher vom Boden zu heben, um sich eine Nadelgrube zu ersparen und mehr Platz für Reinigungsarbeiten zu haben.
| MASSE | |
|---|---|
| Länge x Breite x Höhe | 12 x 2.5 x 5.1 mtr |
| Gewicht | 41 Tonnen |
| Trichterlänge x -breite | 2 x 1.6 mtr |
| Ballengewicht x -breite | 1.1 x 1.1 mtr |
| Minimale Trichterhöhe | 2.2 mtr |
| Antrieb | 2x37, 2x55, 2x75, 3x55 Kw |
| Presskraft | 125, 145 Tonnen |
| Spezifische Presskraft | 10.7, 12.3, 16.74 Kg/cm² |
| Vorpressklappenkraft | 45, 60 Tonnen |
| Bindedrähte vertikal | 5 |
| Bindedrähte horizontal (optional) | 3 |
| Kapazität | |
| Einfülldichte 10-20 kg/m³ | 6 - 17 Tonnen/Stunde |
| Einfülldichte 30-40 kg/m³ | 20 - 35 Tonnen/Stunde |
| Einfülldichte 50-60 kg/m³ | 40 - 53 Tonnen/Stunde |
| Einfülldichte 80-100 kg/m³ | 63 - 70 Tonnen/Stunde |
Alle Angaben können ohne Ankündigung geändert werden. Die Zahlen basieren auf einer Effizienz von 100 %.
